传感器防水密封封装用胶水

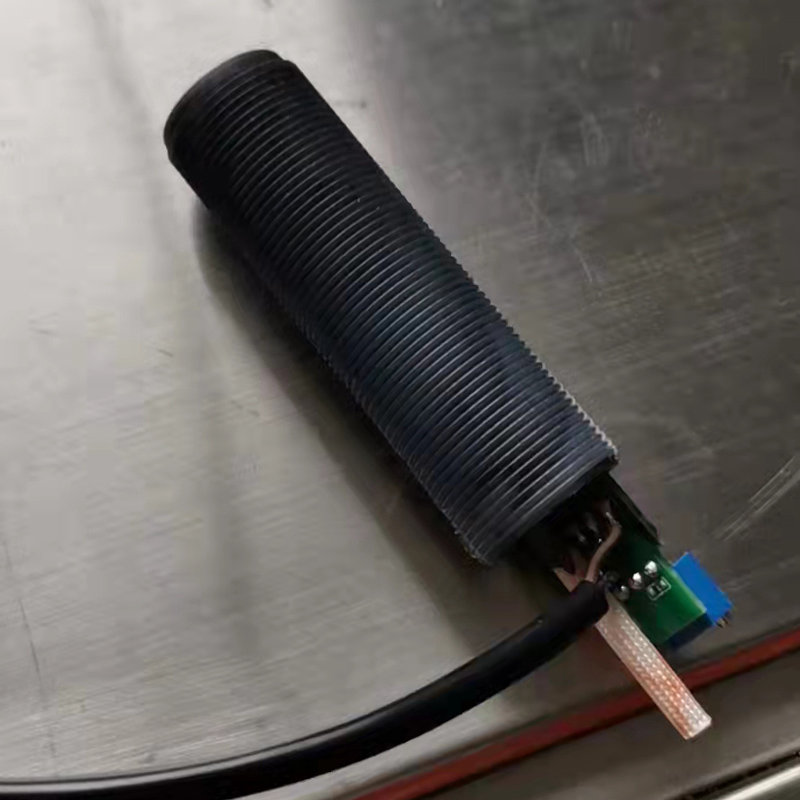

传感器内部通常包含敏感的发射器和接收器元件，这些元件容易受到灰尘、湿气、化学物质和机械损坏的影响。通过灌封，可以将这些元件隔离和保护，确保它们正常工作并延长传感器的寿命和稳定性。

固化后材料物理性能

样品固化条件：80-90℃/30分钟(见下数据)

硬度 80-85D

弯曲强度 MPa(ASTM D790) 108~125

弹性模量 (4 点弯曲实验)Mpa(ASTM D790) 2000~2600

挠度 mm2~3

断裂时的拉伸强度 MPa(ASTM D229)65~85

断裂伸长% 1~2

冲击强度 KJ/m2(ASTM D256) 21

抗压强度 MPa(ASTM D695) 200-225

热变形温度(马丁耐热) ℃ 105

玻璃化转变温度℃ASTM D7028 82

热膨胀系数( CTE, Alpha1)ppm/k(ASTM E831-14)

CTE above Tg ……………………………………… 86

CTE below Tg ……………………………………… 34

固化收缩率%（ASTM D2566）0.153

热传导率 W/m.K (ASTM D5470) 0.6

吸水率 @25°C( 24h/96h )% ASTM D570-980.047/0.085

固化后材料电性能：

样品固化条件：80-90℃/30分钟(见下数据)

体积电阻率@25°C Ω▪ cm(ASTM D257) 1.23X10¹⁴

表面电阻@25°C Ω(ASTM D257)1.35X10¹⁴

绝缘强度 kv/mm (ASTM D149)>22

介电常数/耗散因数 @ 50Hz(ASTM D150)

25℃ 3.87/0.0150

45℃ 4.18/0.0236

85℃ 4.15/0.0410

105℃ 5.12/0.0650

介电常数/耗散因数 @1 kHz(ASTM D150)

25℃4.02/0.0149

45℃ 4.31/0.0242

85℃5.590/0.0476

105 ℃ 6.170/0.0342

耐漏电痕迹性 CTI（ASTM D3638-2012） 600M

耐电弧性( 秒) (ASTM D149) 160~185

(以上参数仅供参考，如有出入，请以实际测试为标准)

耐化学/溶剂特性

照所示条件进行老化然后在 22℃温度下进行测试(供参考)

使用方法：

1、要粘接密封的部位需保持干燥、清洁，工作场所需保持通风；

2、配胶前，请将A组份充分搅拌均匀，确认其中各种不同比重的材料分子没有沉淀。

3、 操作时，须按标准重量配比，混合并搅拌均匀。搅拌时注意搅拌器四周与底部，都须均匀混合。本品混合后会逐渐固化，其粘稠度也会逐渐上升；

4、 混合在一起的胶量越多，其反应就越快，固化速度也会越快，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短；在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。

5、 有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请用丙酮或酒精擦去，并使用清洁剂清洗干净；

6、 混合后材料尽早使用完毕，以免反应胶稠而损失，固化过程中请及时清洁使用器具，以免胶水凝固在器具上；未使用完之原料应密封储存，并注意远离火源及潮湿场所
